Компрессорно-конденсаторный блок является одной из основных частей воздушно-охладительной системы. ККБ – часть цепи, в которой рабочая жидкость проходит подготовительный этап, с последующим испарением в теплообменнике непосредственного расширения.
   Экономичными системами кондиционирования воздуха принято считать те, где используются компрессорно-конденсаторные блоки. Зачастую ККБ работает в паре с вентиляционным механизмом, чья технологическая конструкция включает систему прямого охлаждения (элементы сплит-системы):
• Канальную;
• Шкафную;
• Настенную.

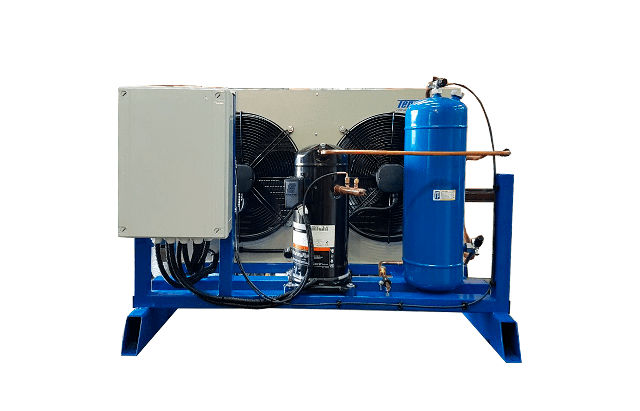

Составляющие части ККБ

   Пример. Практичный «Экофильтр» (диапазон производительности 1-2 тыс. м3/ч).
1. Компрессорно-конденсаторный механизм:
2. Один или более компрессор;
3. Контрольная панель;
4. Система электропитания;
5. Конденсаторный теплообменник (внутренний или наружный);
6. Вентиляторы (осевые или центробежные).
   Охлаждающая установка (система) имеет соединительный комплекс элементов, которые устанавливаются непосредственно на компрессорно-конденсаторный блок, он включает:
1. Осушительный фильтр;
2. Вентиль (термо-расширительный);
3. Контрольно-смотровое стекло;
4. Соленоидный клапан.

Сфера применения компрессорно-конденсаторных блоков

   ККБ, как правило, добавляют в систему кондиционирования на большой площади (крупные помещения). Их отличительная черта – высокая мощность, рассчитанная на перепады температуры и давления. Работа ККБ – автоматическая, контролируемая программой. Благодаря этому, ККБ устанавливают в:
• Складских помещениях с большой площадью;
• Крупных офисах;
• Промышленных предприятиях;
• Торгово-развлекательных центрах.
   Основными причинами для внедрения ККБ в систему кондиционирования считают: отсутствие возможности добавления «чиллеров», небольшие бюджеты, удаленность охладителей или ограниченная нагрузка на конструкцию крыши.

Классификация и виды компрессорно-конденсаторных блоков

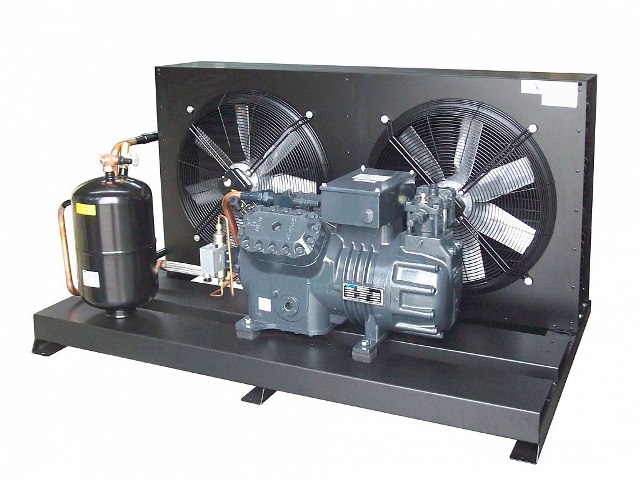

• С устройством осевых вентиляторов. Данный вид выбирают для установки снаружи, его считают наиболее бюджетным. Наружные блоки требуют свободного пространства, которое обеспечивает рабочие элементы конденсатора требуемым количеством охлаждающего воздуха.

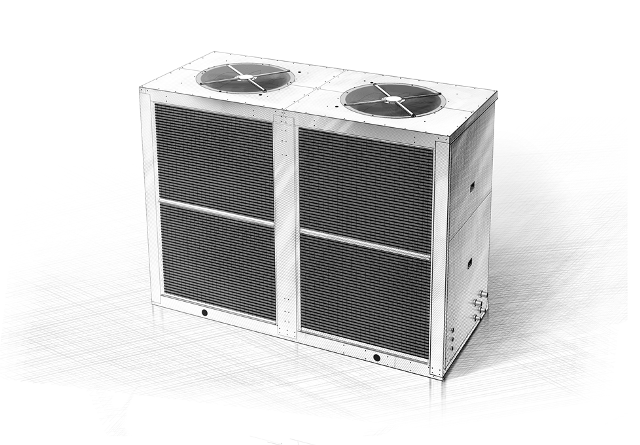

• С механизмом центробежного вентилятора. Применяется в тех-помещениях, где расположение ККБ на самом здании или на наружном пространстве не является возможной. Блок добавляется во внутреннюю систему воздушного кондиционирования, где подача и отвод охлаждающего воздуха проходит по воздуховодам.
• ККБ с водяным охлаждением. Установка блоков производится внутри решений, где функцию охлаждения блока конденсатора выполняют «градирни». Преимущества: компактность и практичность конструкции, возможность внутренней установки с незначительной потерей пространства и возможность отдалённой установки основных элементов друг от друга (ККБ и градирни).
• С выносным конденсатором. Как правило, устанавливается внутри тех-помещений, но с наружной установкой теплообменника. Данный тип выбирается для минимизации занимаемого ККБ-ом тех-пространства.
   При выборе ККБ следует обратить внимание:
1. Температуру кипения и температуру конденсации;
2. Рассчитанная рабочая нагрузка ККБ;
3. Вид фреона;
4. Контурное количество.
   Необходимые параметры и габариты отправляются фирме-производителю/поставщику, которые находят требуемый вариант и составляют план размещения, производят установку.
   Выбор устройства ККБ зависит от площади и размещения технического объекта, наружного и внутреннего свободного пространства, имеющегося бюджета.
